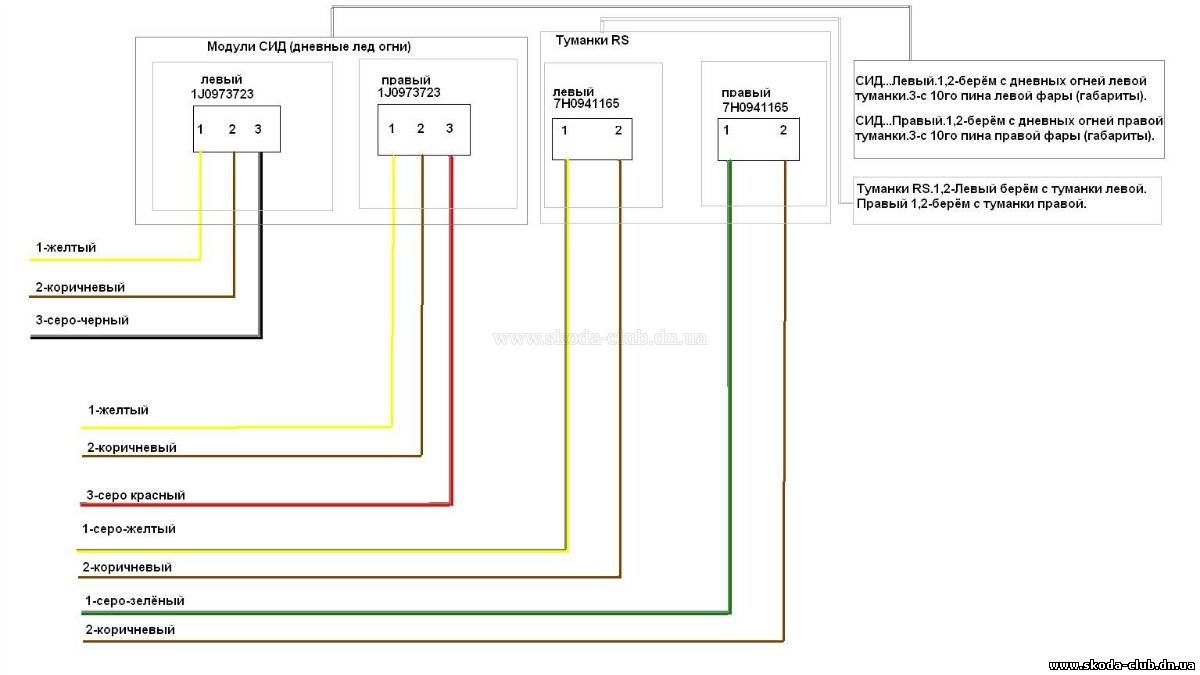

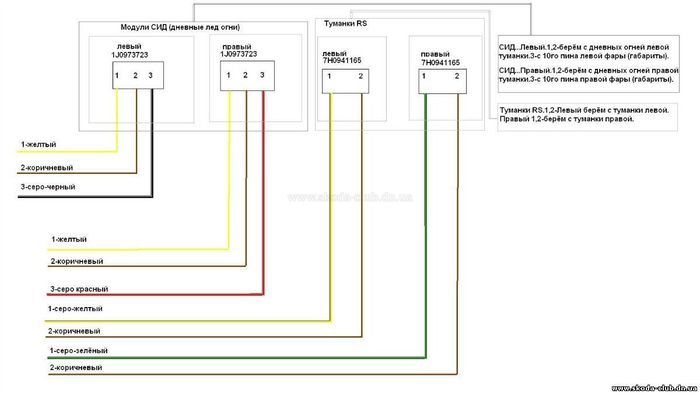

19:36 Схема подключения ходовых огней на бампере Octavia A5 FL RS |

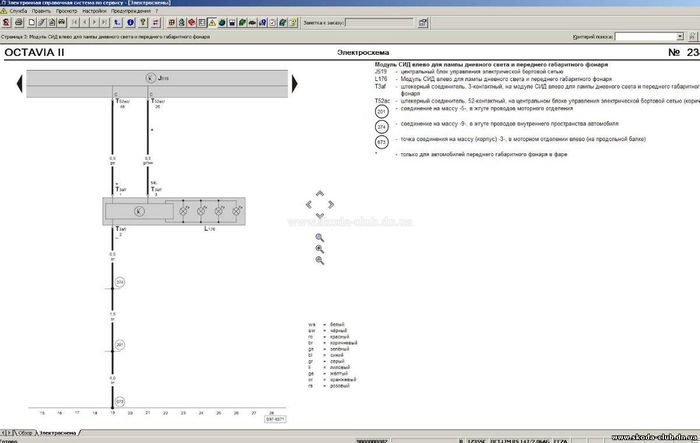

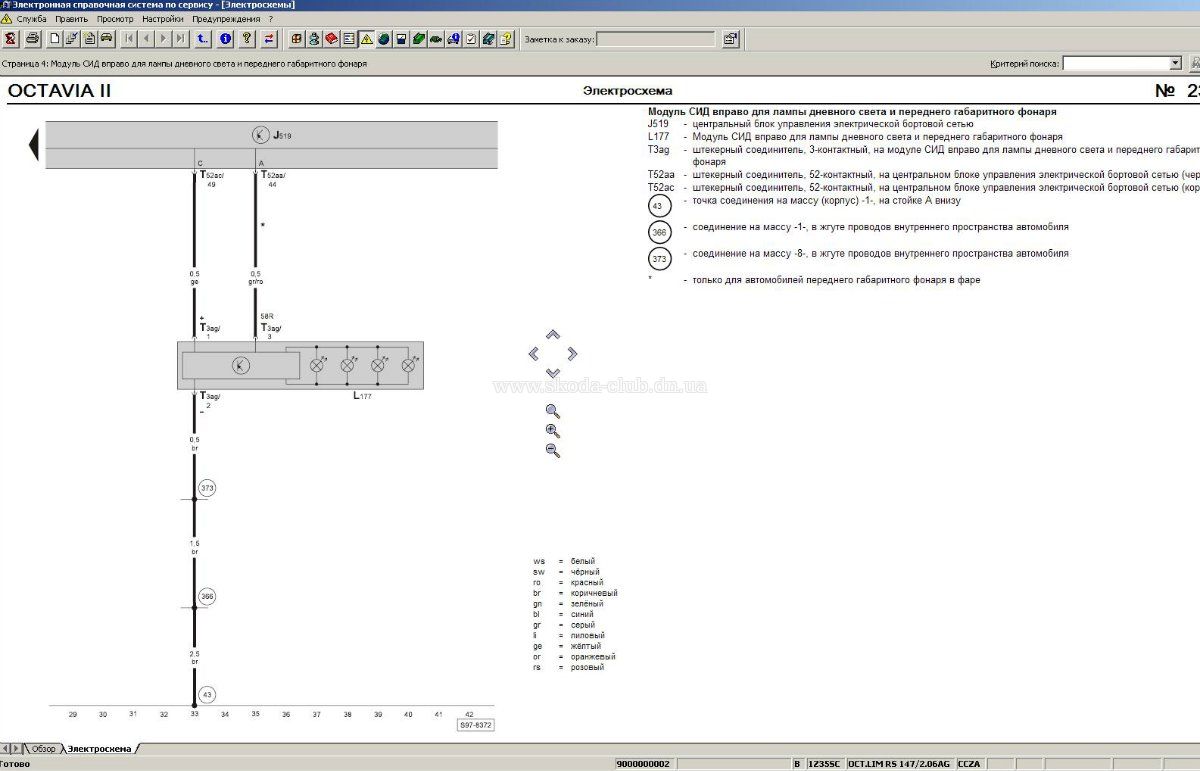

Многие пишут в личку интересуются что да как давно назревала темка... Когда устанавливал бампер на ваял схемку от руки на будущее! И так цвета в схеме точно совпадают!При подключении трудно ошибиться! Подключается всё по схеме,далее кодируем девятый блок 24 байт либо 80 либо DC я ставил DC! далее...Обязательно нужно перекодировать схему электрики авто ВАСЕЙ!(Vas) нужно перекодировать схему на схему света от RS я делал у официалов! VaG-CoM не получится это сделать! Если не активировать Васей то будет как многие описывали ранее при включении дневного света будет вспыхивать и гореть слабым накалом как при габаритных огнях!Но при включении габаритов будет вообще тухнуть! Далее кто хочет поставить или оставить в фаре габаритный огонь!Можно оставить я поставил в патрон лампочку-обманку просто на ней отломал усики для виду чтоб была в фаре но не светила!В рс и идёт лампочка-муляж...А десятый пин он же габарит подключил ледам путём вклинился в проводку которая идёт на габарит то есть десятый пин в фаре!Но на днях решил поставить диоды в габариты и скажу сразу поставил они горят и ошибок не выдают (диоды к стати без обманок)...горят они так...При включении дневного света горят на всю мощь при включении габаритов горят в пол накала как заводские леды!Мне не понравилось хотя видел на другом авто было прикольно возможно просто диоды были поярче и покрасивее так как я купил обычные точкой смотрелось не айс!В итоге вернул как было то есть поставил лампу-заглушку! И так по тихонько фотки...

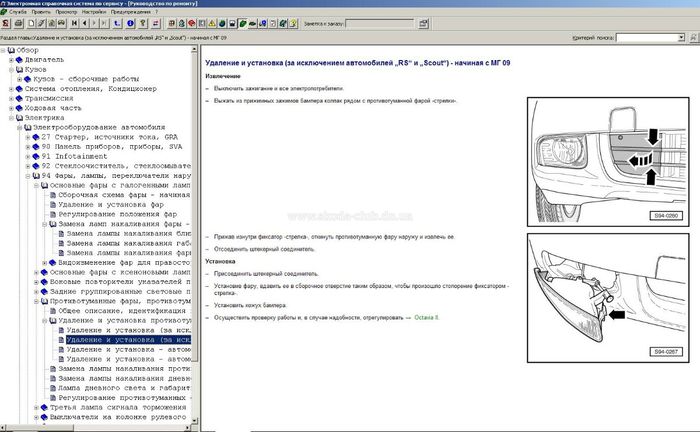

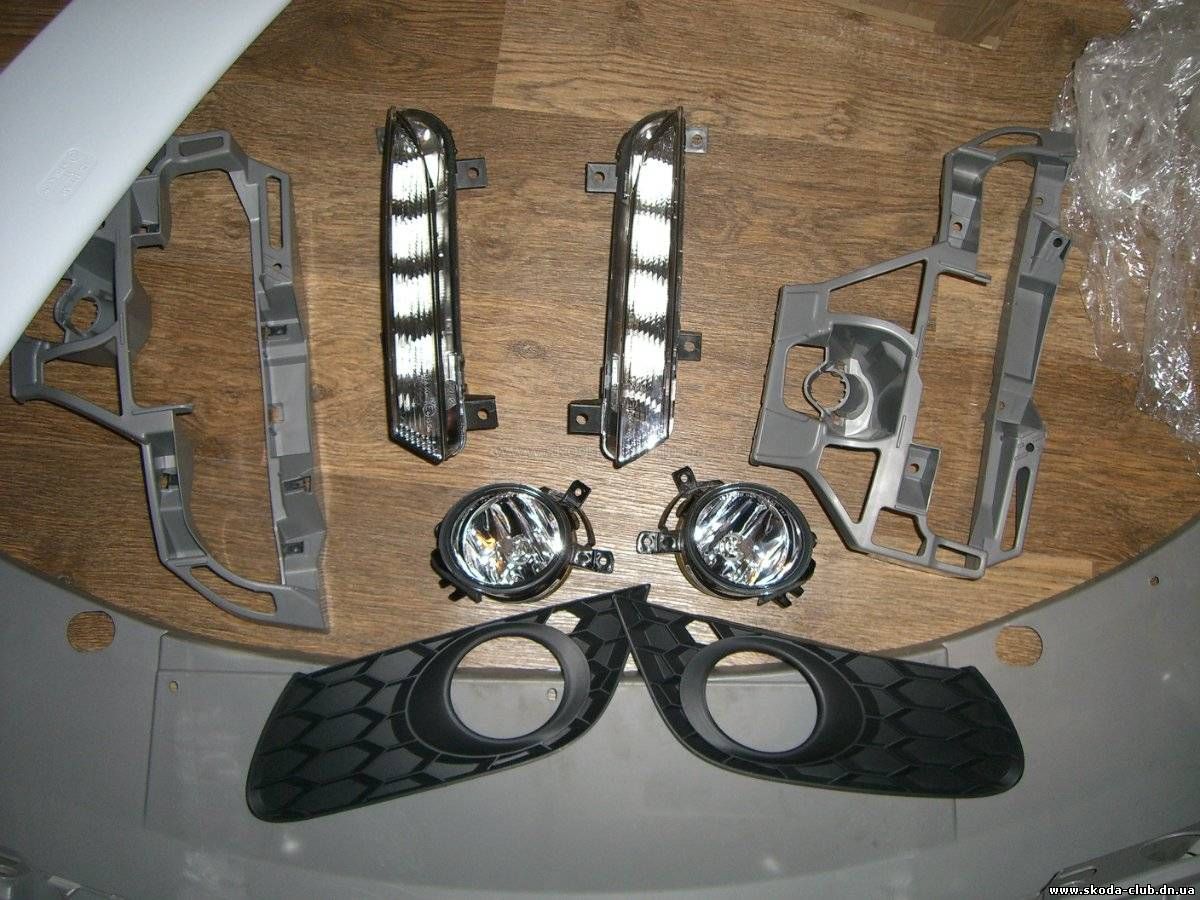

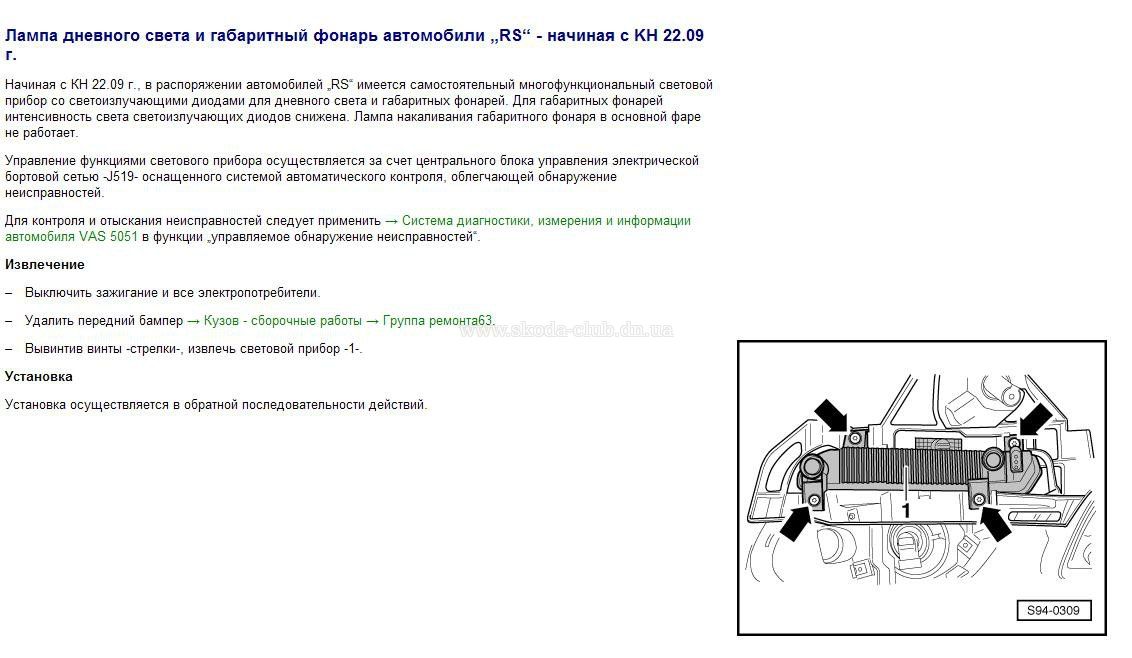

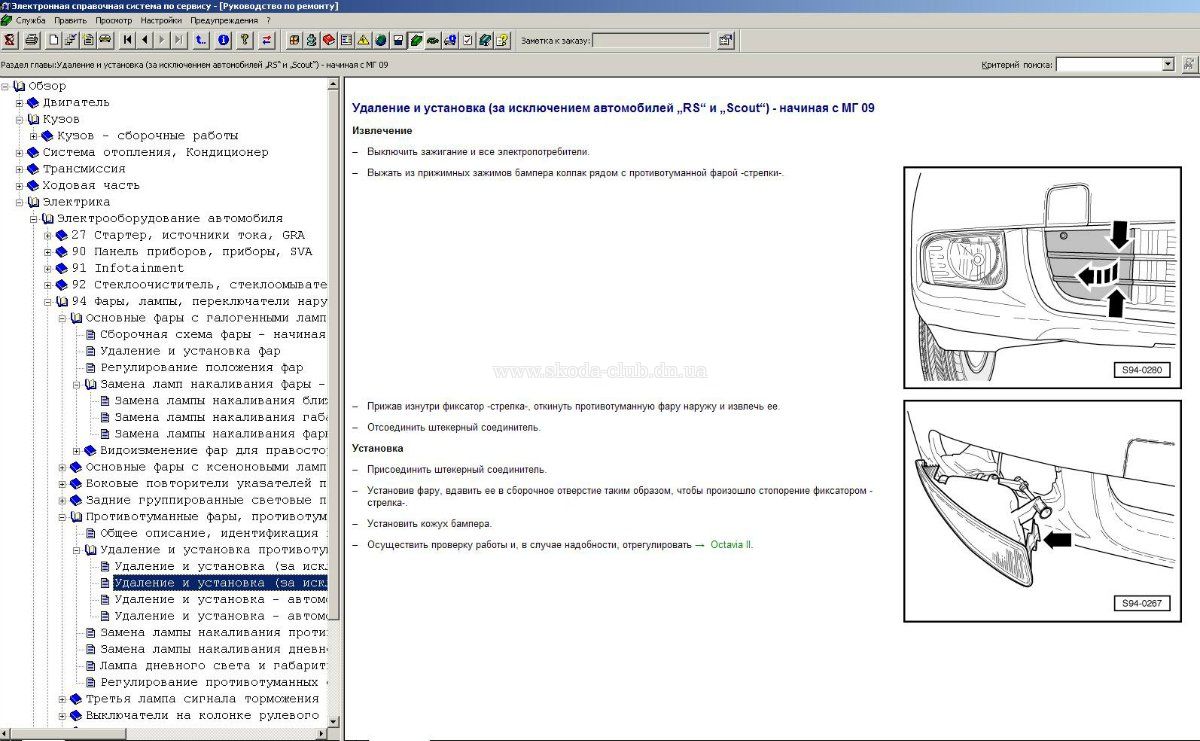

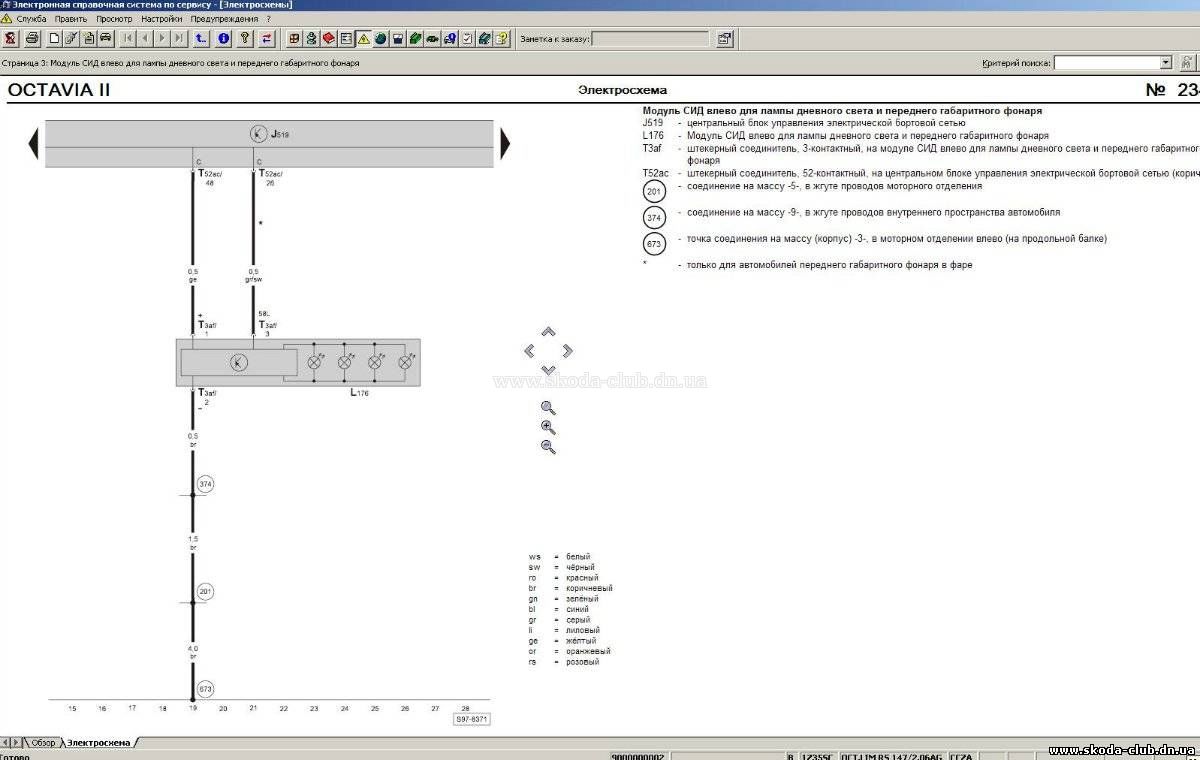

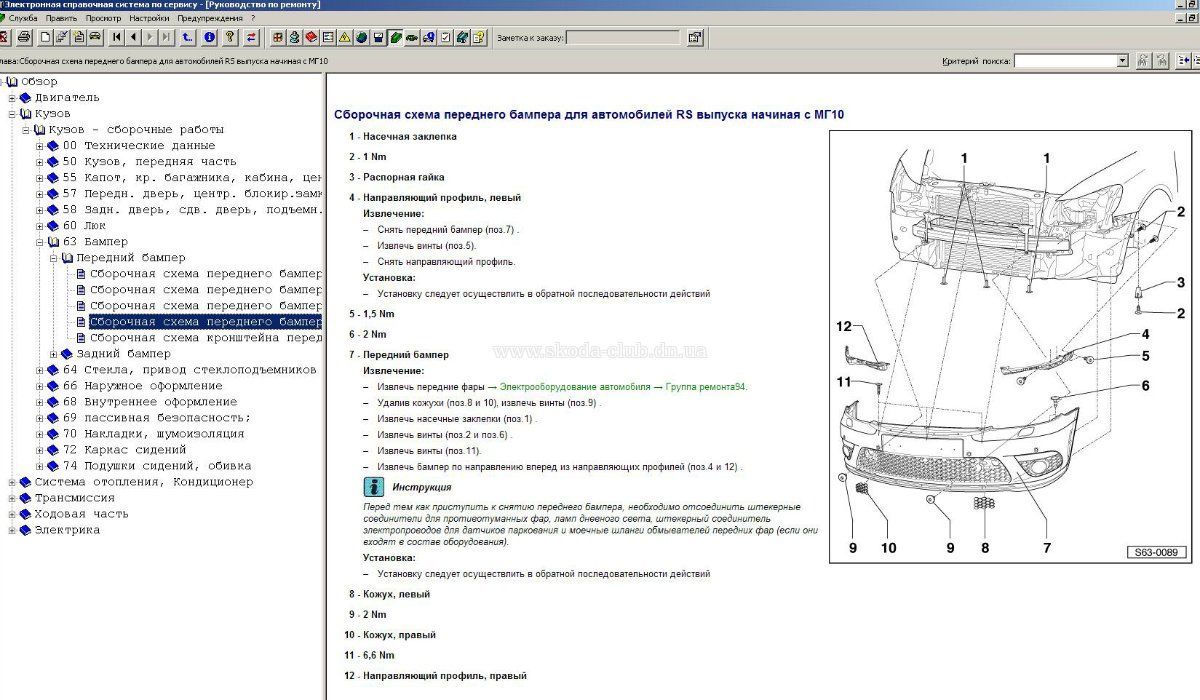

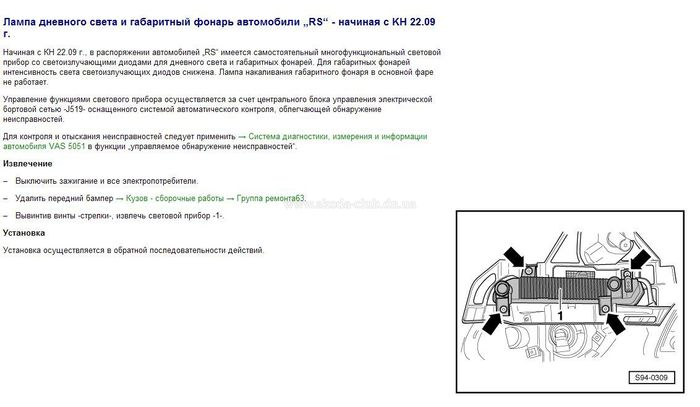

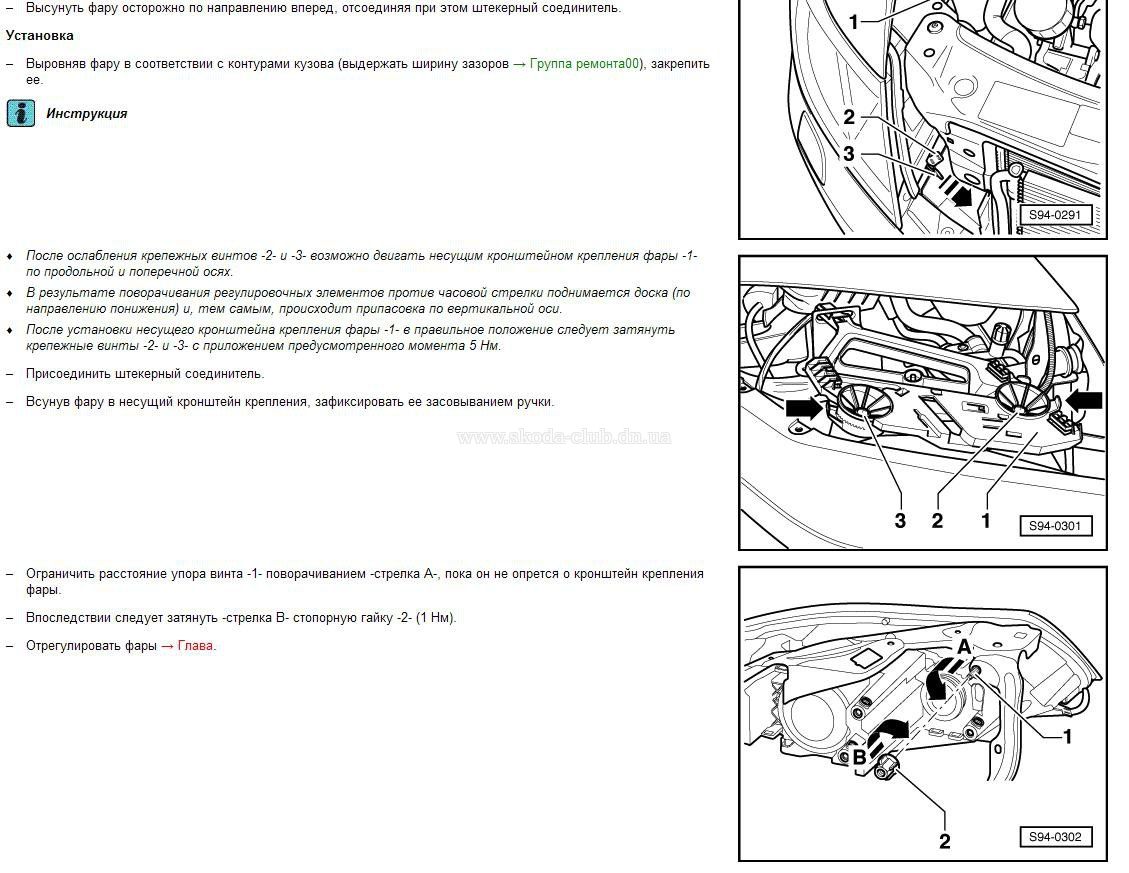

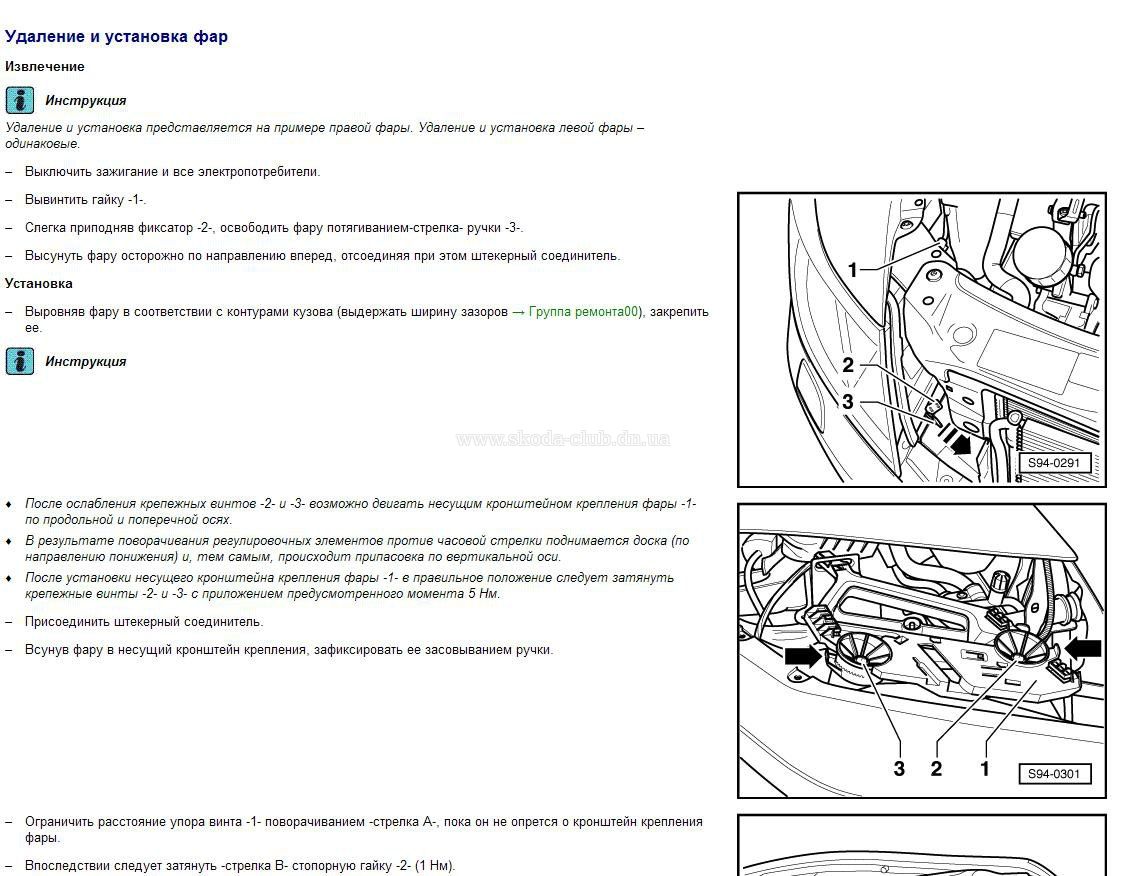

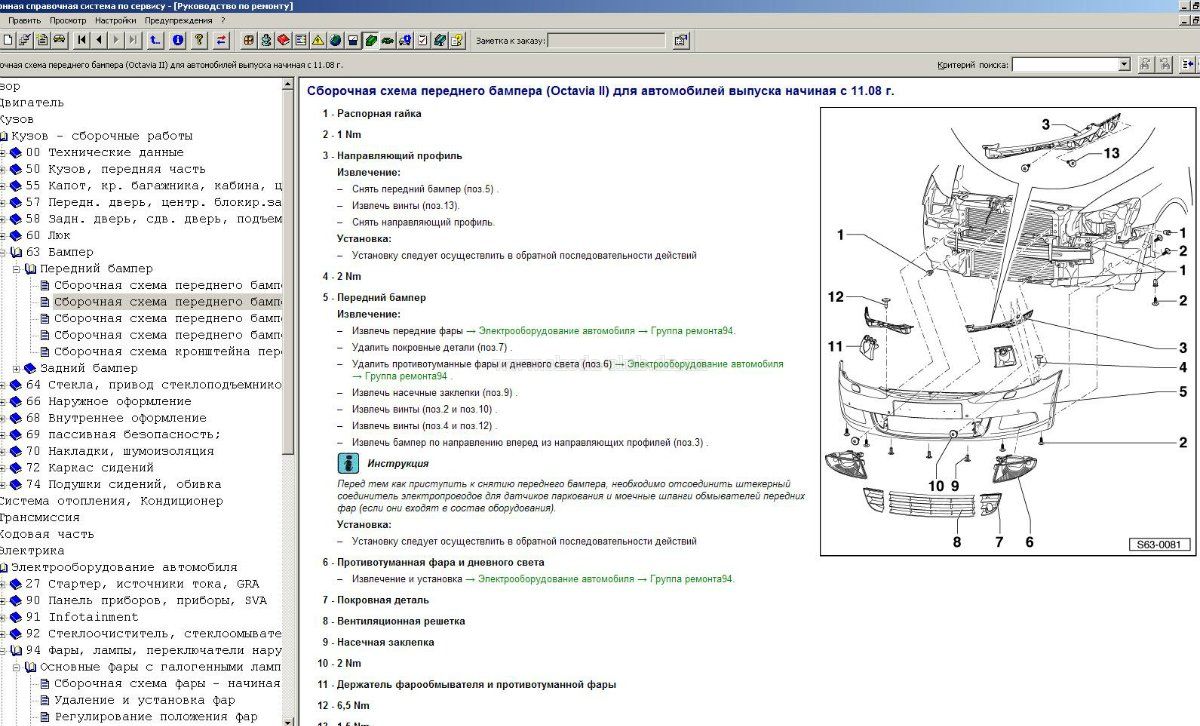

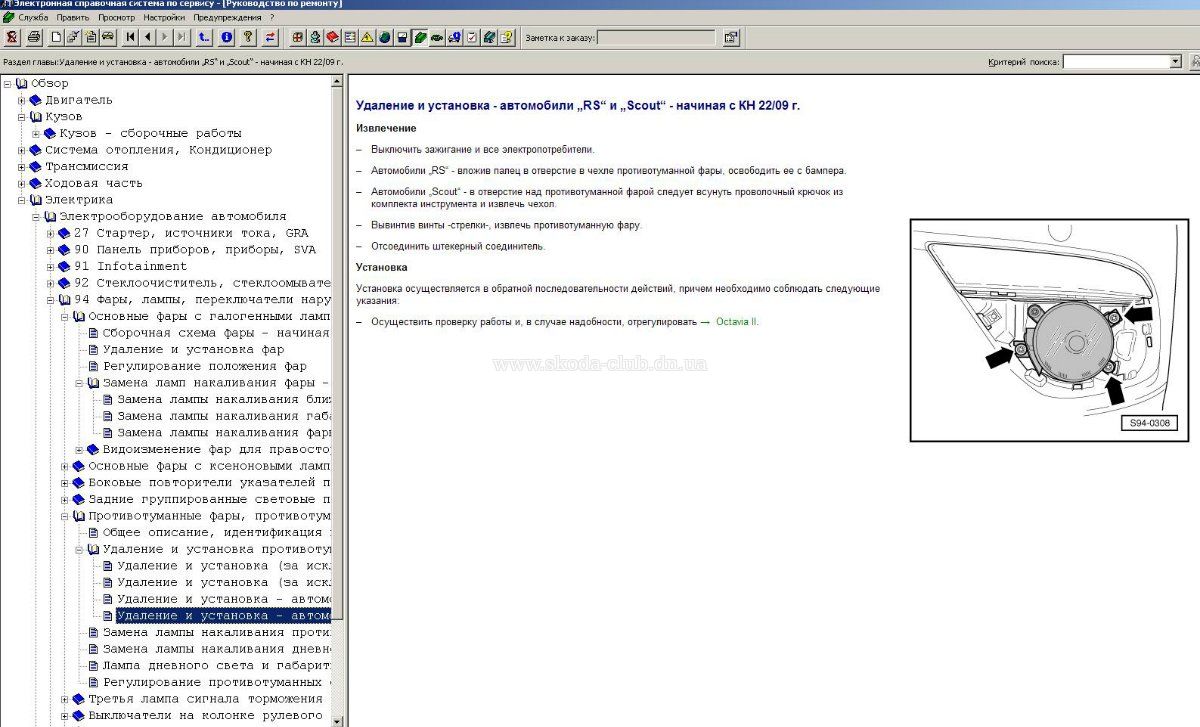

Руководствовался Эльза.И информацией на форумах и рекомендацией некоторых одноклубников.Во многом помогли ребята с Российского форума и drive2.ru По запчастям!

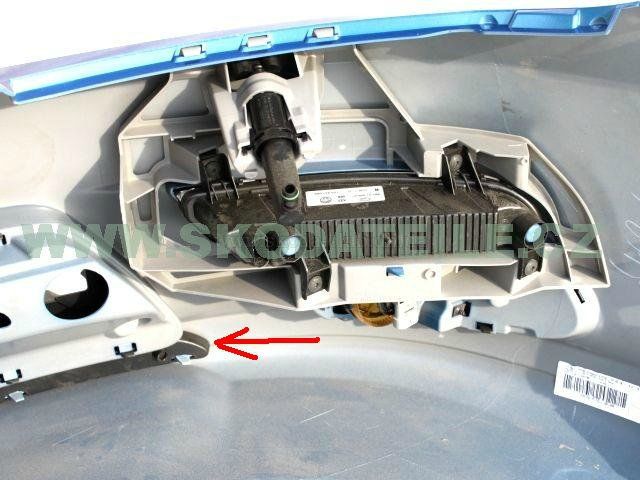

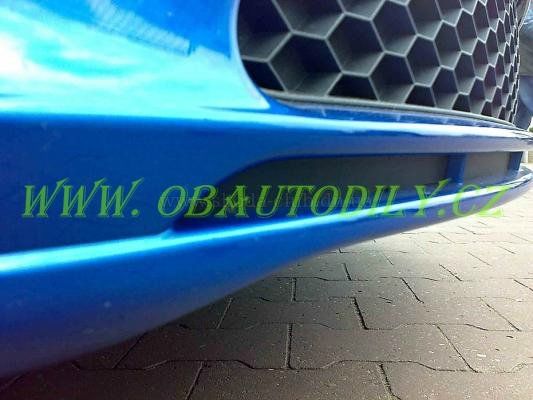

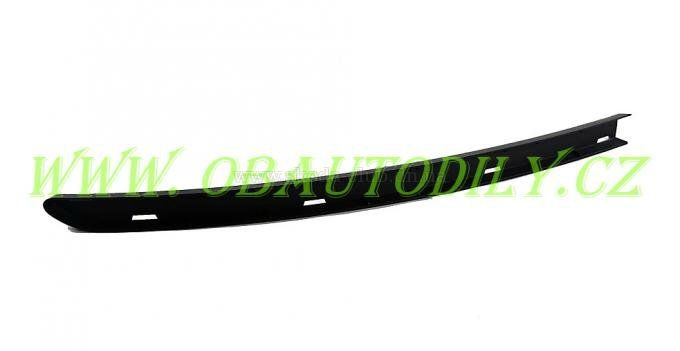

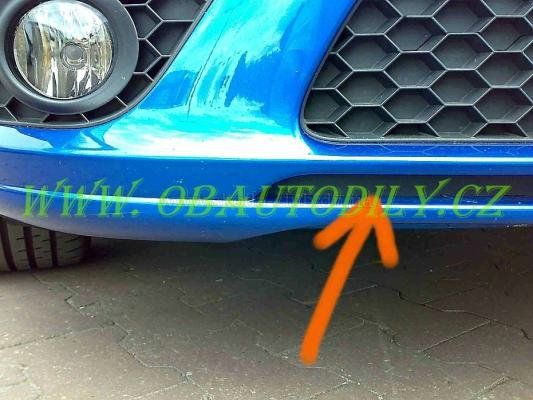

ещё на фото нет двух запчастей (забыл сфотать)выглядят они так!Их номер Накладка лев. 1Z0807833 Накладка правая 1Z0807834

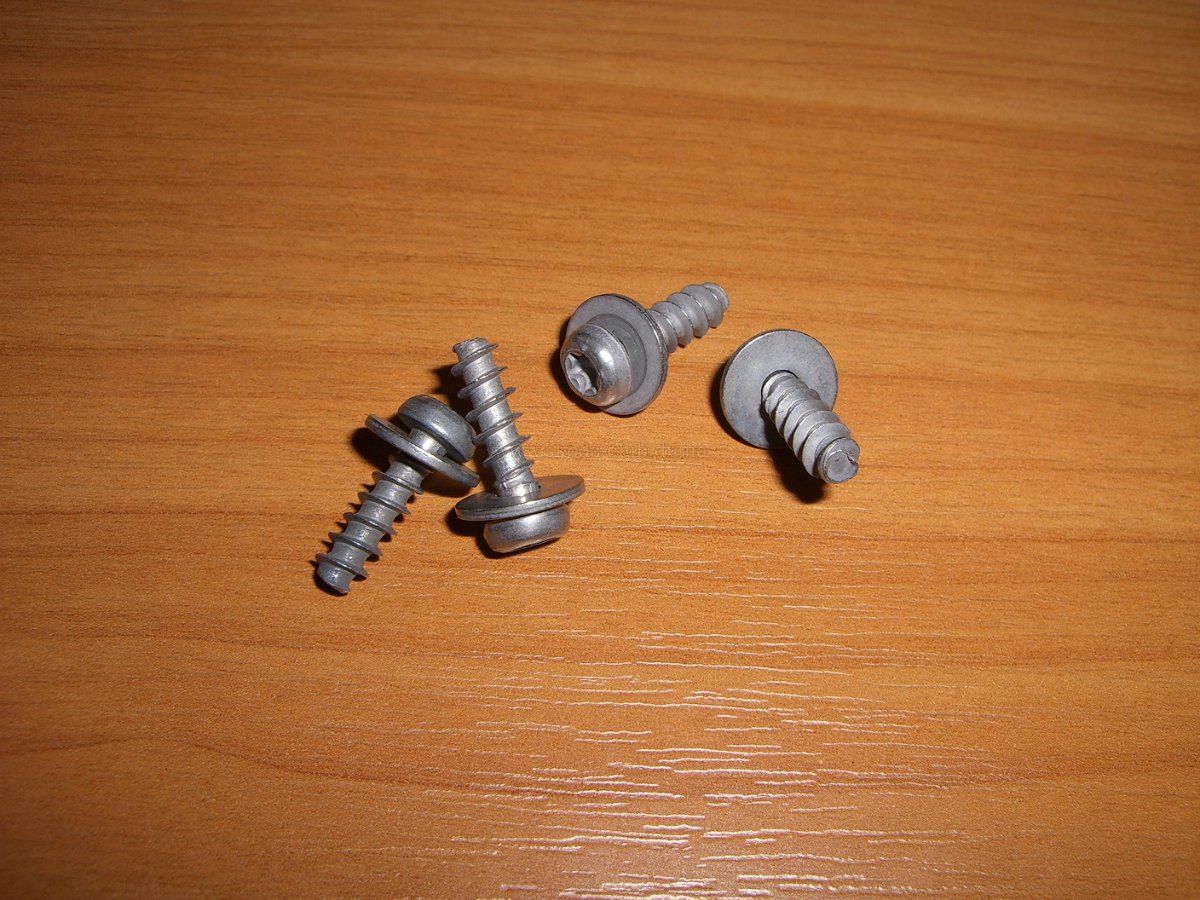

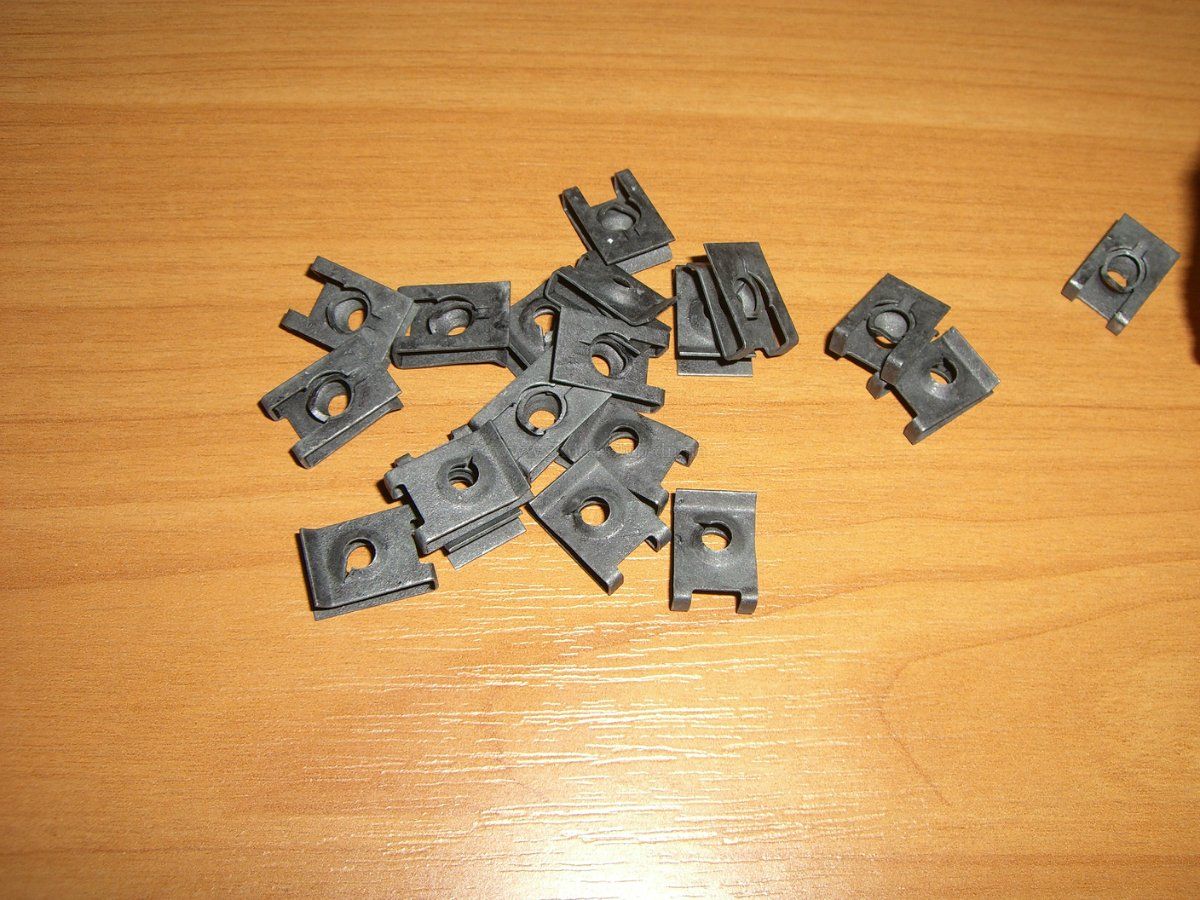

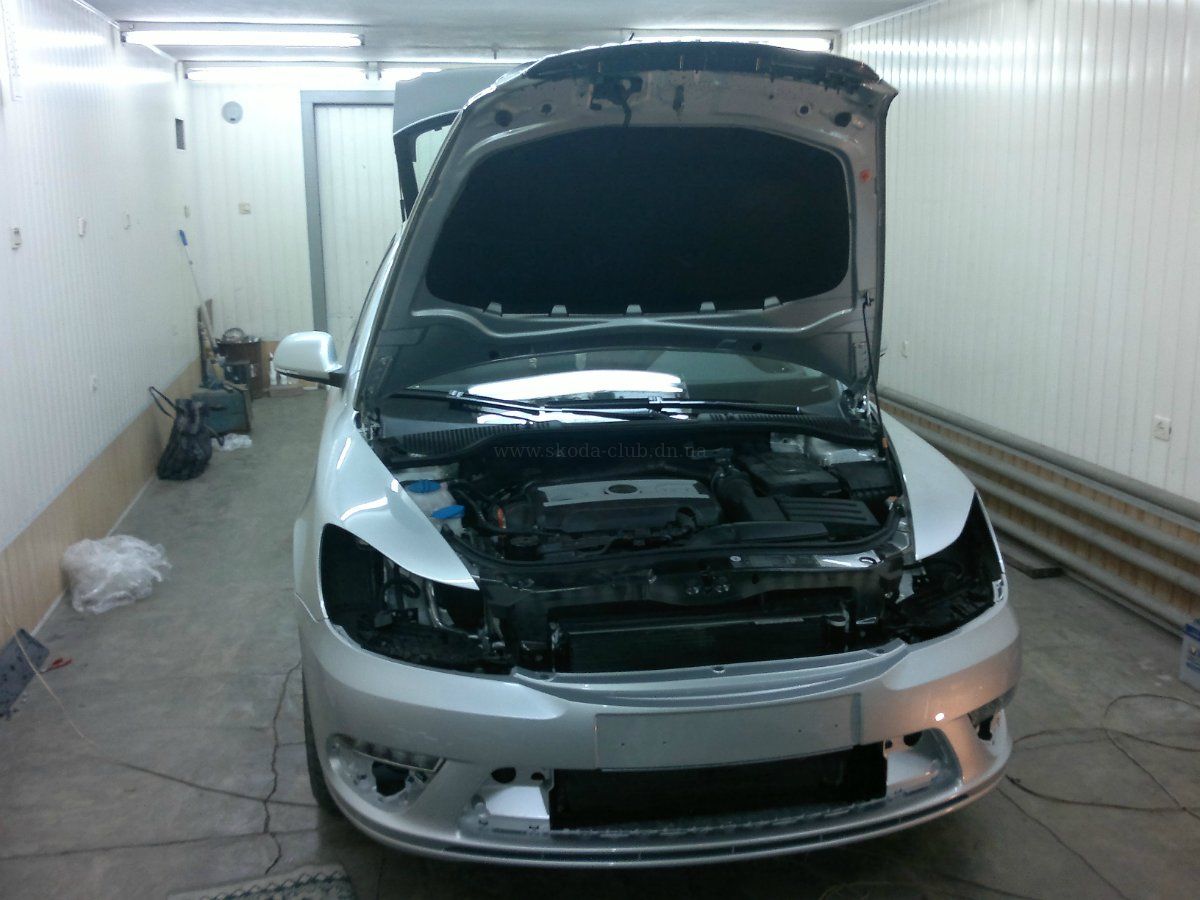

По установке всё просто...

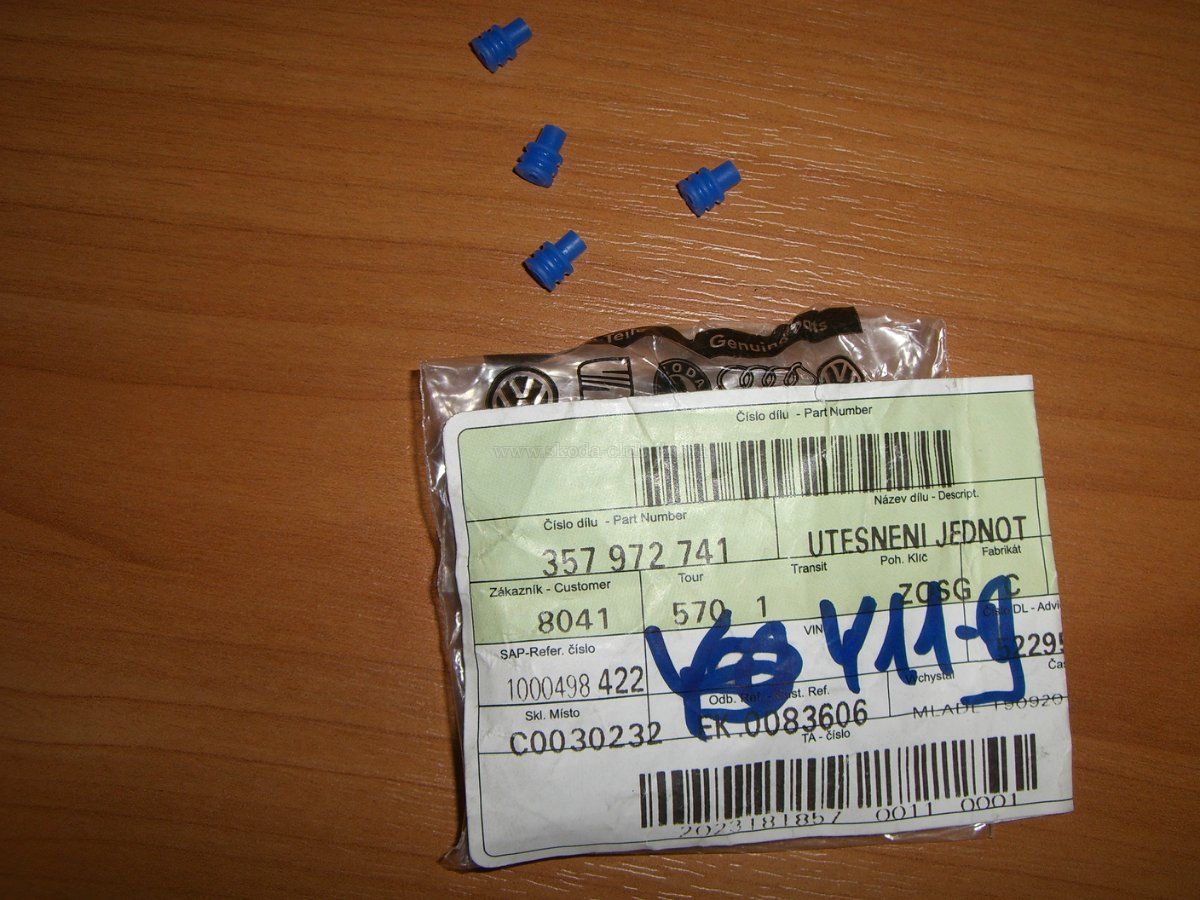

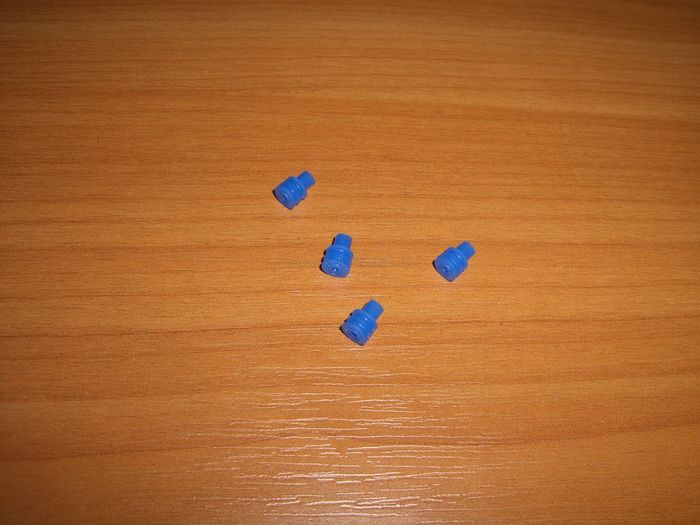

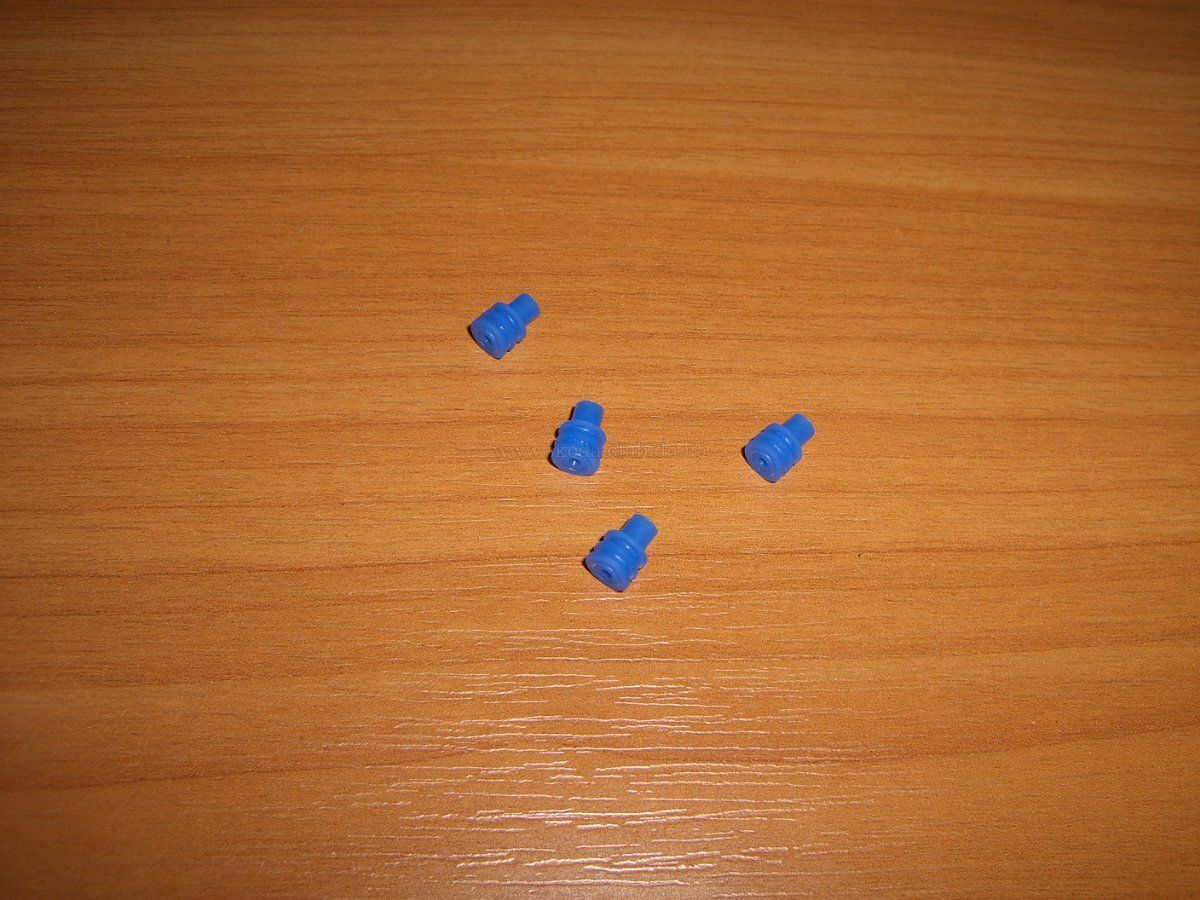

Да ещё рекомендую купить резиновые заглушки чтоб было всё по феншую они нам понадобятся при установке пинов от габаритов в третий пин ледов они в упаковке идут помойму штук десять нам понадобится две!Выглядят так и номер виден на упаковке...

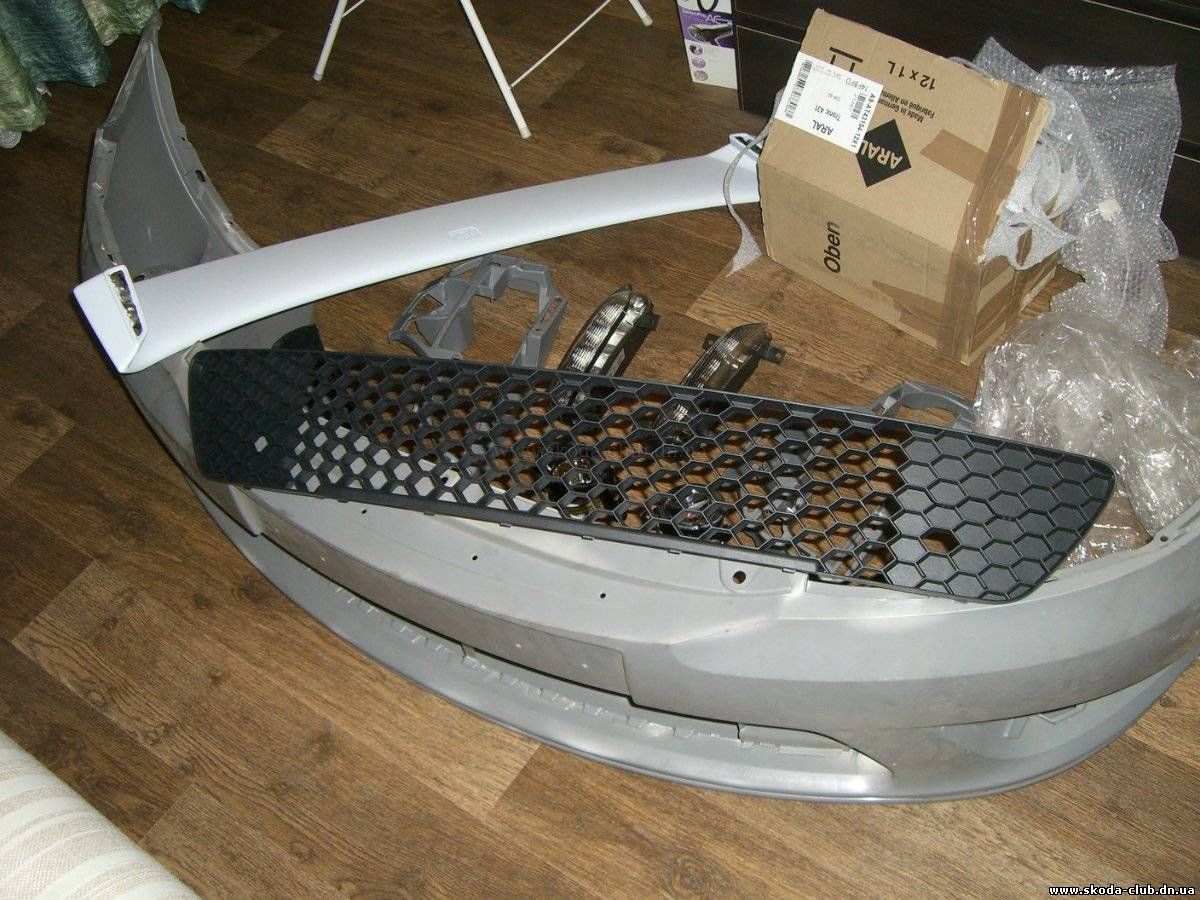

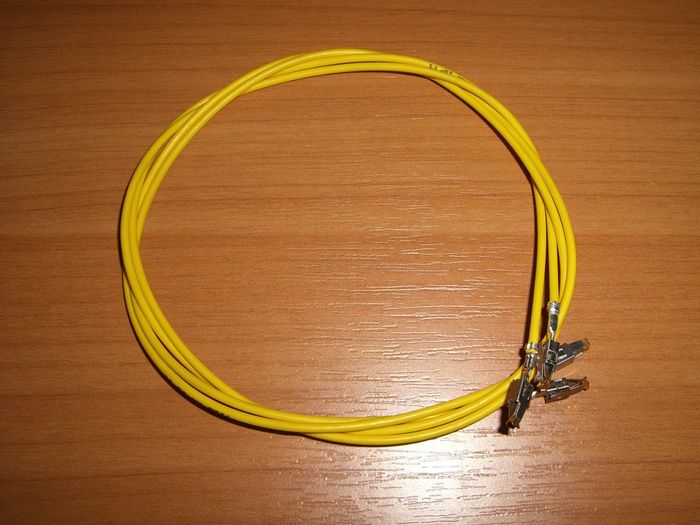

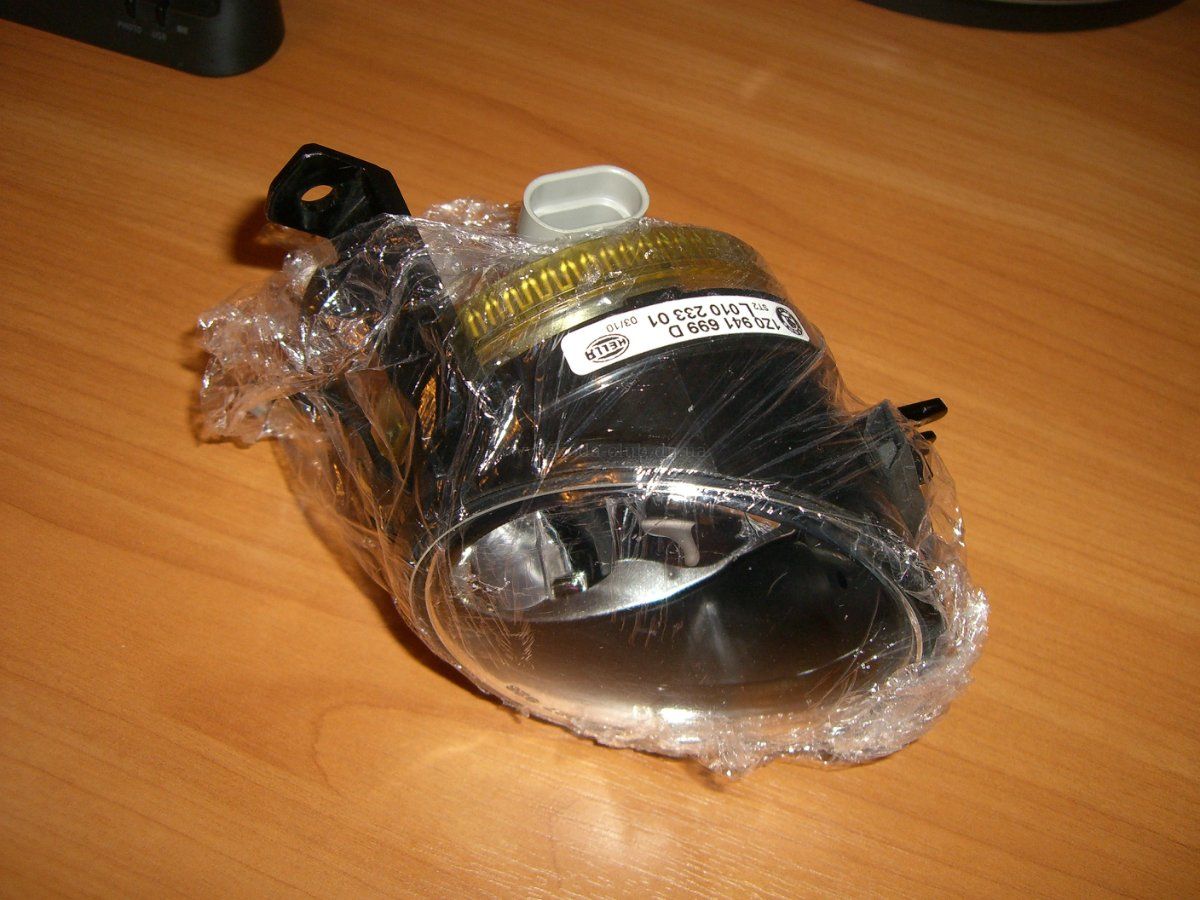

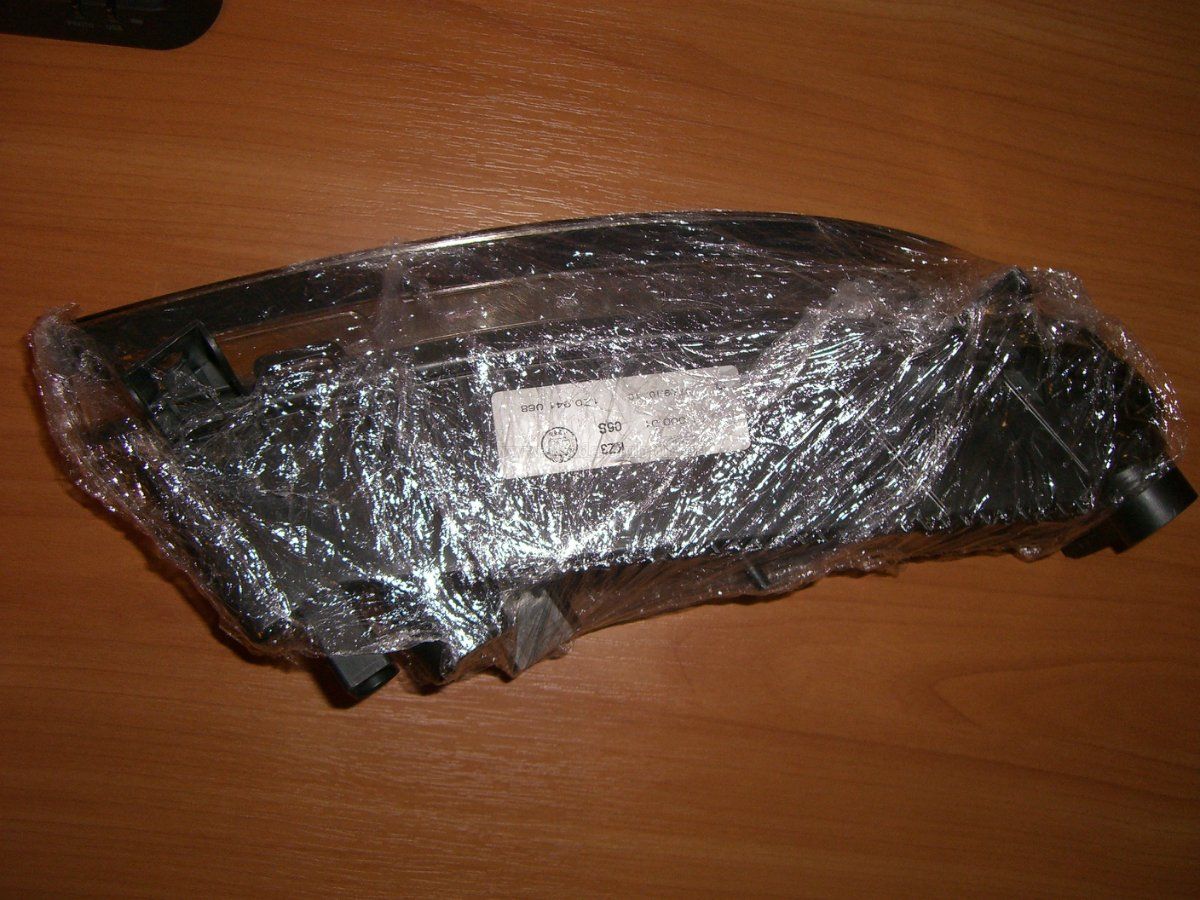

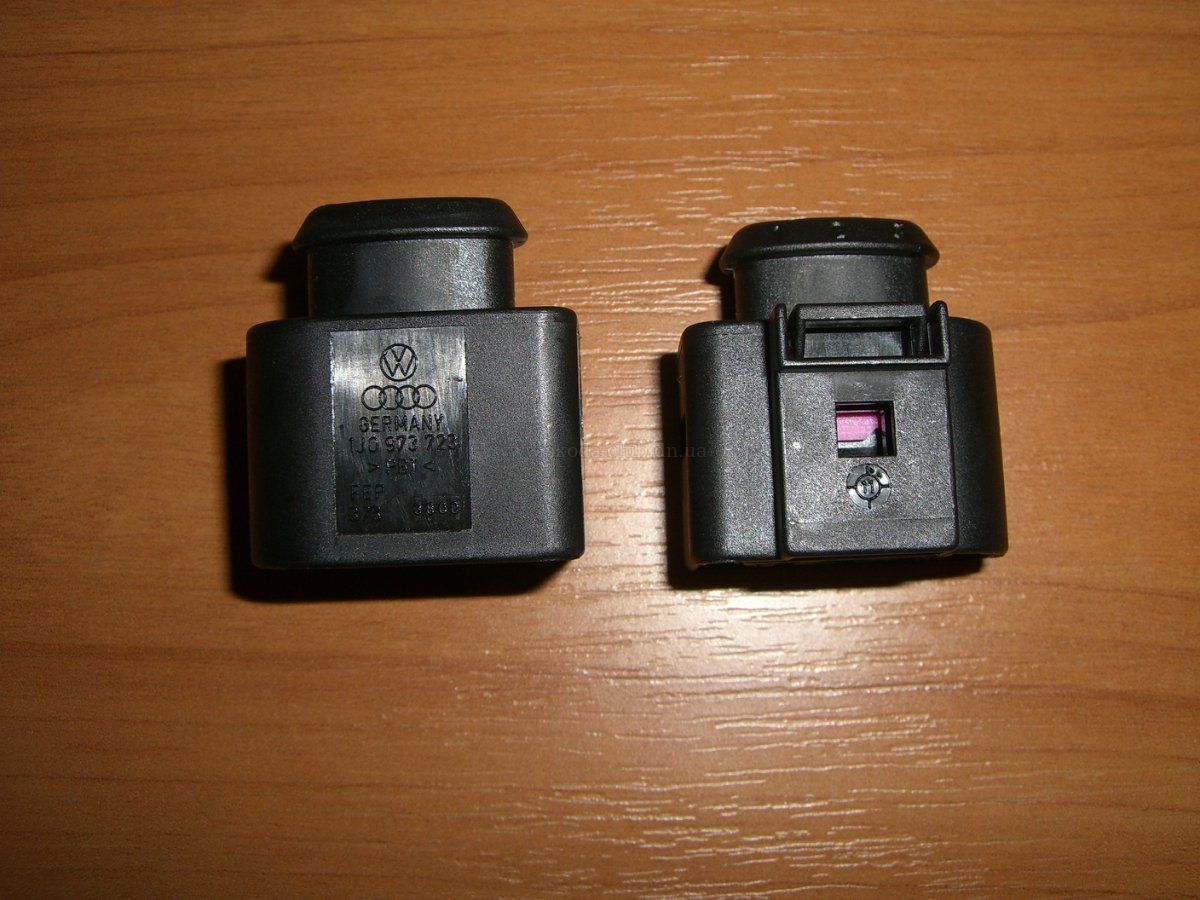

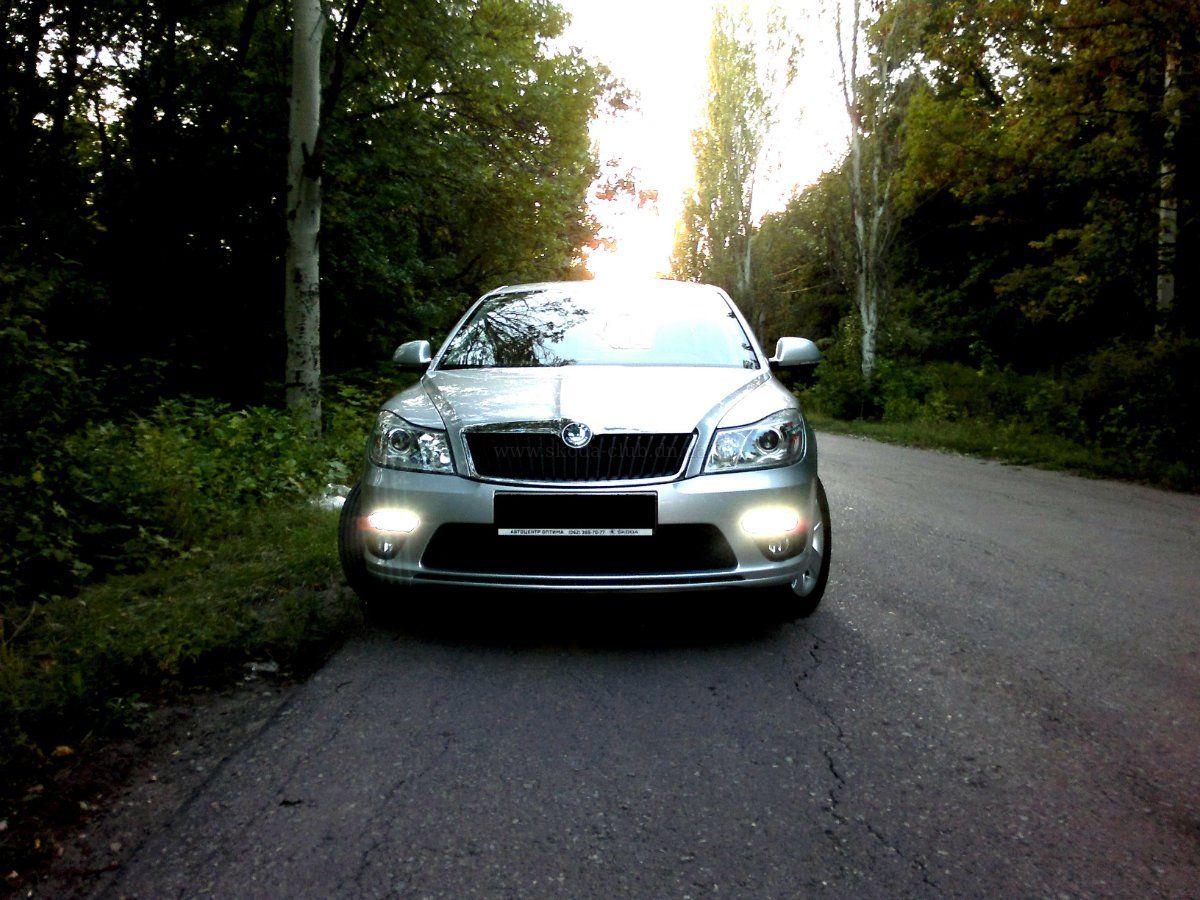

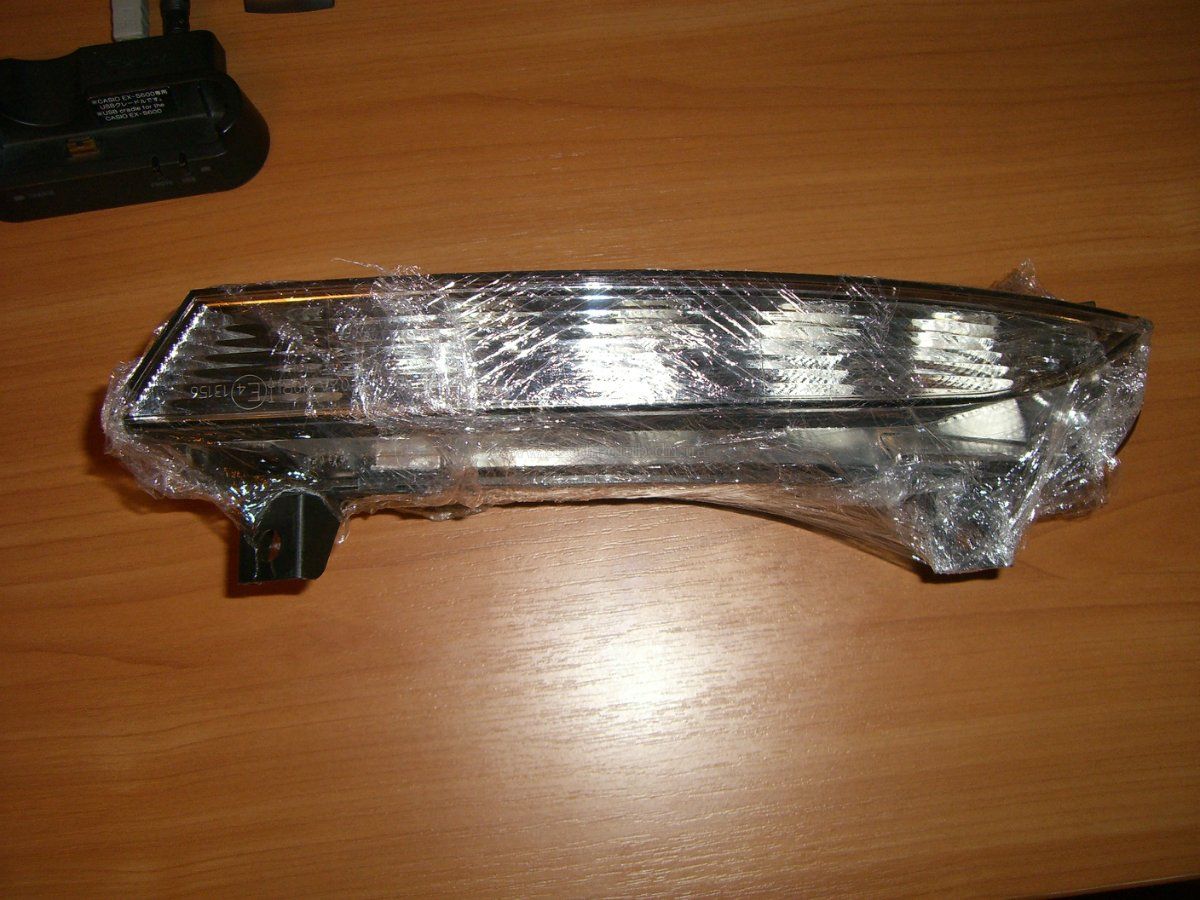

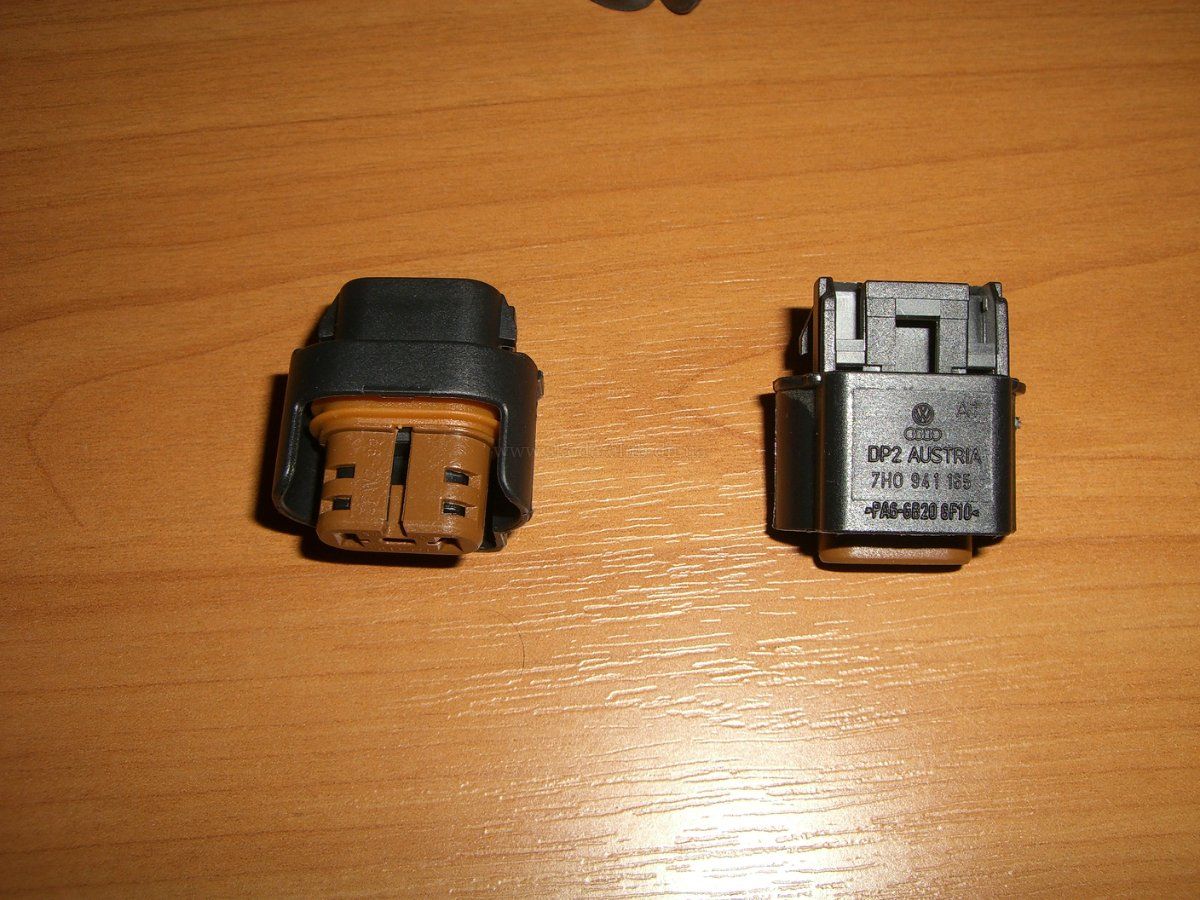

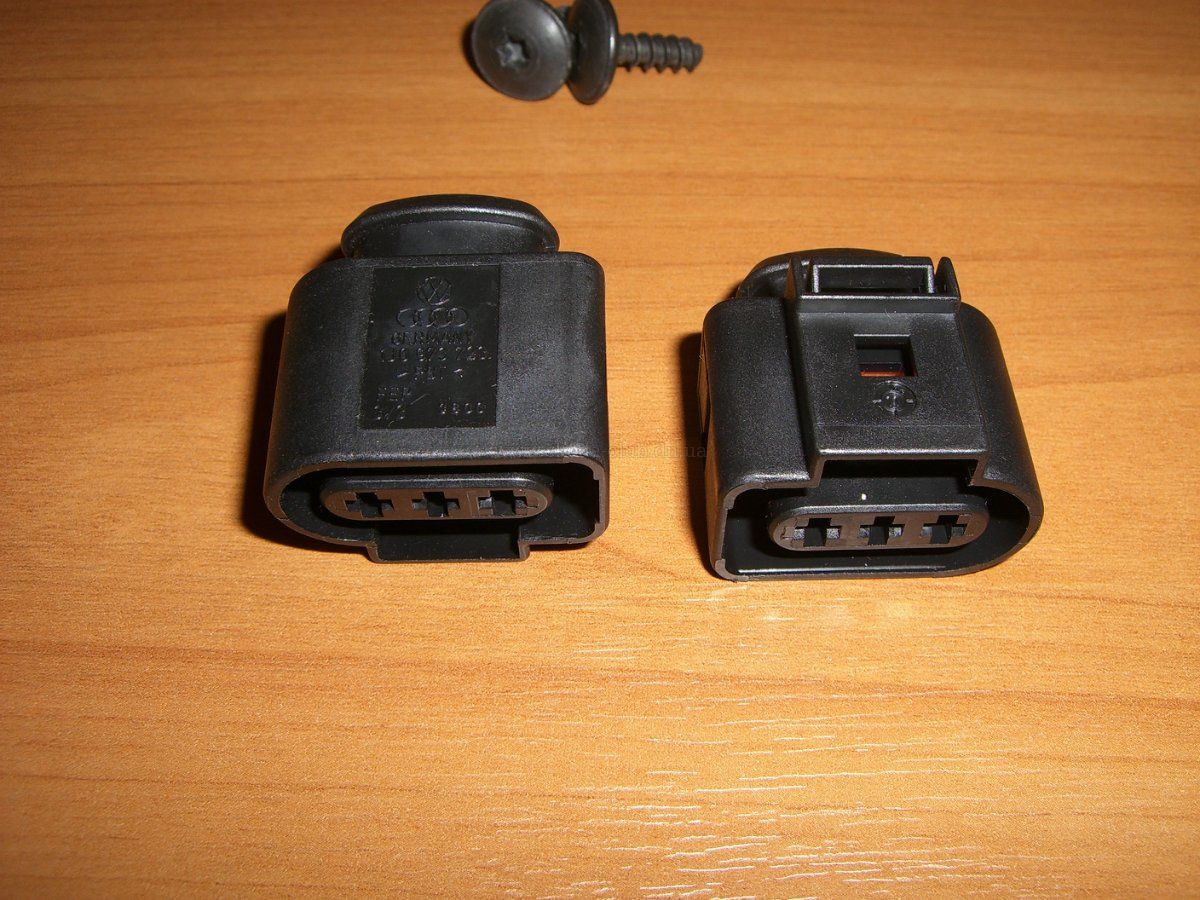

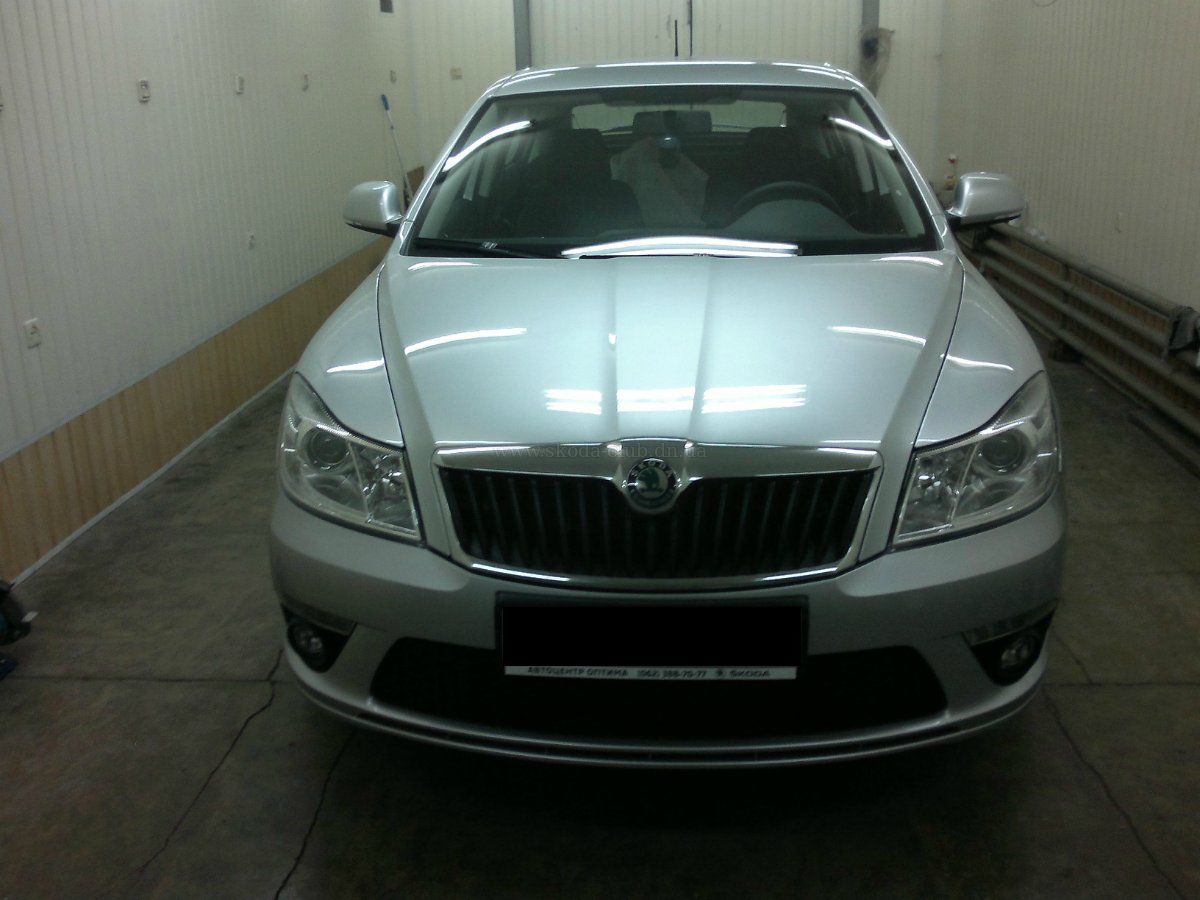

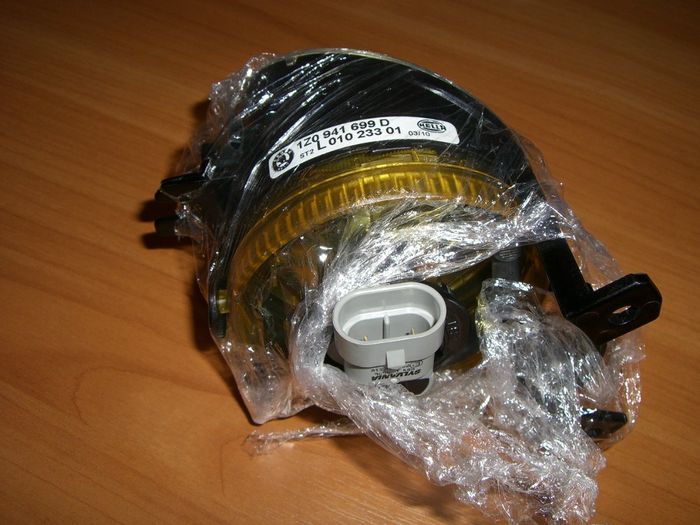

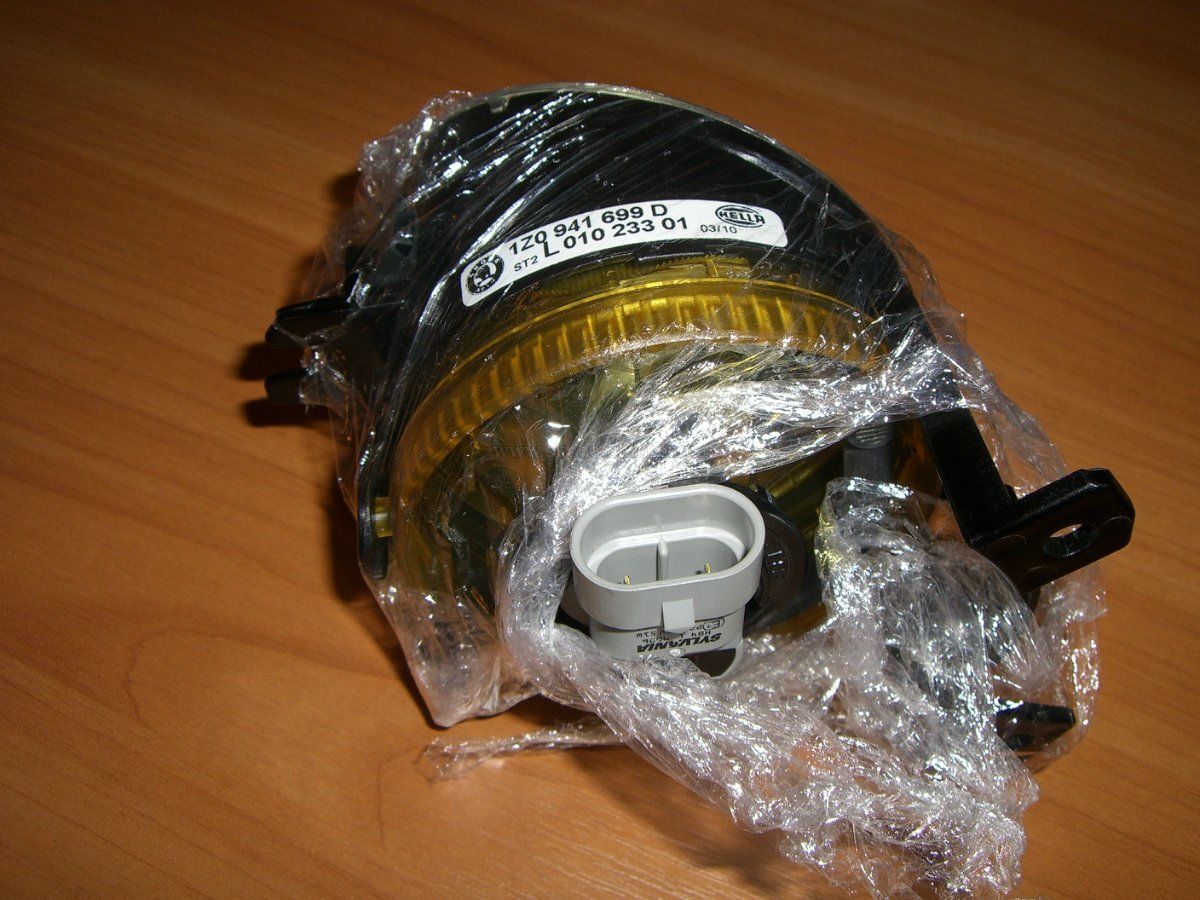

Бампер пер.с омыват 1Z0807221S (без омыват 1Z0807221R) К бамперу с омывателем (Крышка омыват лев. 1Z0955109A Крышка омыват прав. 1Z0955110A ) Кронштейн ПТФ лев 1Z0807055B Кронштейн ПТФ прав 1Z0807056B Решетка бампера лев 1Z0807367C9B9 Решетка бампера прав 1Z0807368C9B9 Решетка бампера центральная 1Z0853677D9B9 Накладка лев. 1Z0807833 Накладка правая 1Z0807834 Кожух левый 1Z0853665F9B9 Кожух правый 1Z0853666F9B9 ПТФ галоген лев. 1Z0941701D ПТФ галоген прав. 1Z0941702D Лампы ПТФ (НВ4) N10130001 (2шт) Крепеж ПТФ N10412803 (2шт) Разъём на противотуманные фары RS 7H0 941 165-2шт Пин под разъём 1J0 973 723 на ЛЕД - 000 979 133A (2шт) Огромная благодарность клубням SHIIST он же OKTAN на Российском форуме и клубням InterPaul с которыми списывался на drive2.ru и консультировался за помощь (дело было прошлой осенью) Лучше фото нет есть пару на тел...п.с.нужно Лёху ссф попросить пофотать...

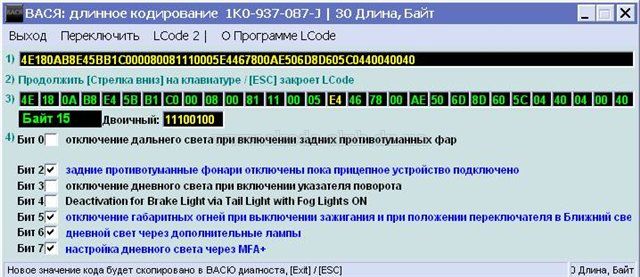

Хотел еще добавить от себя нюанс по кодировке, у РС при включении сигналов поворота притухает ДХО (до яркости габарита) со стороны включенного поворотника, при включении аварийки соответственно уменьшается яркость обоих ЛЭДов. Кстати, такая же фишка замечена и на AUDI. Активация этой функции:
В 9 блоке, 15 байт в 3 бите ставим галочку. |
|
|
